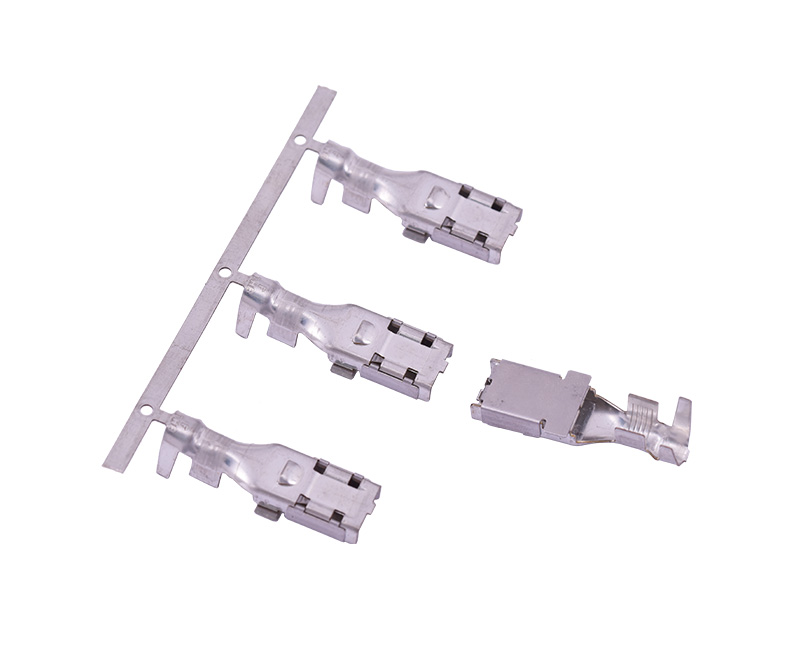

以下是關于精密五金沖壓件的檢測標準與方法的說明：

檢測標準

1.尺寸精度

- 依據圖紙公差要求（如ISO2768-mK級），關鍵尺寸通常需滿足±0.05mm以?xún)?nèi)。

- 標準參考：GB/T1804（中國）、ASMEY14.5（美國）或DINISO2768（德國）。

2.外觀質量

- 表面無劃傷、壓痕、銹蝕；毛刺高度≤0.03mm（視材料厚度而定）。

- 符合《沖壓件外觀檢驗規范》（企業標準或客戶協議）。

3.材質與性能

- 材質成分需符合GB/T3280（不銹鋼）等材料標準，硬度測試（HV/HRC）滿足設計要求。

- 鹽霧試驗：中性鹽霧（NSS）48小時無紅銹（如ISO9227）。

檢測方法

1.尺寸檢測

- 工具：卡尺、千分尺（精度0.01mm）、投影儀（2D輪廓比對）。

- 精密測量：三坐標測量?jī)x（CMM，精度±0.003mm），掃描關鍵形位公差（平面度/同軸度）。

2.外觀檢測

- 目視檢查（依MIL-STD-105E抽樣標準），輔助10倍放大鏡或顯微鏡。

- 自動化方案：機器視覺系統（AOI）自動識別劃痕、污漬。

3.功能與可靠性

- 材質驗證：光譜儀（成分分析）、硬度計（洛氏/維氏）。

- 鍍層/涂層：X射線熒光測厚儀（膜厚≥3μm，誤差±10%）。

- 結構測試：拉力試驗機（焊點強度）、氣密性檢測（密封件）。

流程控制

- 首件檢驗：量產前全尺寸復核，簽署FAI（首件報告）。

- 過程抽檢：每2小時按AQL1.0抽樣（GB/T2828.1）。

- 全尺寸報告：每批次提供CPK≥1.33的關鍵尺寸SPC數據。

總結：精密沖壓件需融合傳統量具與設備（如CMM、AOI），嚴格遵循設計圖紙與，通過過程監控確保尺寸、外觀、功能，滿足汽車、電子等高精度領域需求。
